5G 4T4R 异频双模RRU参考设计

｜技术支持

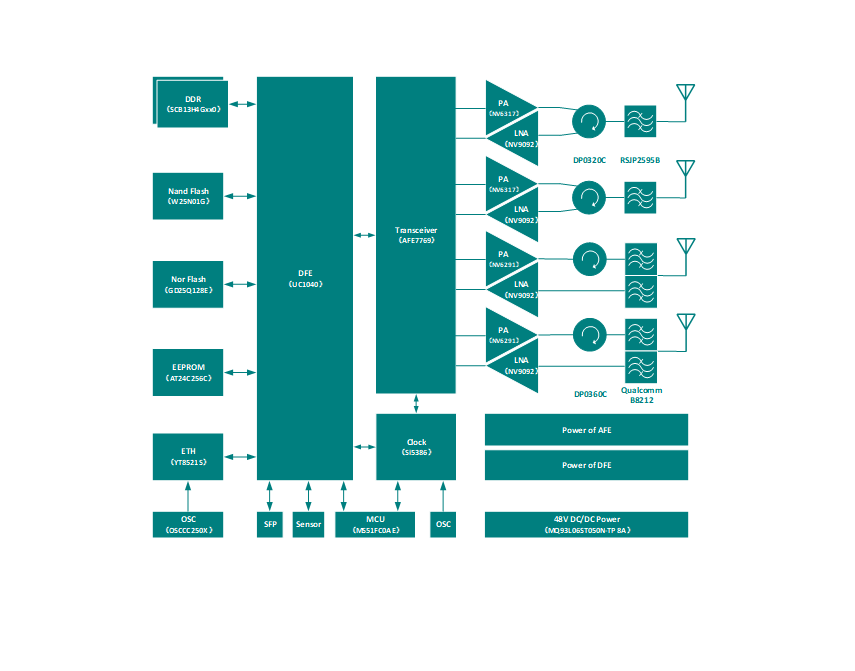

｜基于UC1040/6的5G 4T4R 异频双模RRU

넳 넲

Blade40 S2618T PicoRU是极芯通讯自主研发的一款高性能2T2R+2T2R PicoRU，和 BBU、Switch 组成分布式 PicoRU系统，是 5G 室内覆盖主流解决方案。

具有发射功率小、安装方便、适合与宏站系统共存设计的优点，同时还具有成本低、覆盖大、方便升级扩容的优势。

适用于密集城区、热点地区的数据业务需求量较大、业务质量要求较高的室内覆盖场景，如办公大楼、地铁、火车站、大型商场、体育馆、机场等场所。支持 POE 授电、特殊 RJ45 DC、独立 DC 接口，支持无 POE 功能的交换机、光电复合缆。
IBW

尺寸

参考灵敏度

ACLR

EVM

重量

接口 10G SFP*1、RJ45*2、DC

供电要求

180*180*50mm(1.6L)

100MHz

2.2%(24dBm,CPRI,100 MHz

NR,256QAM,9.5 dB PAR signal)

<-47dBc(24dBm,100 MHz NR, 9.5 dB PAR signal)

-97dBm(CPRI,QPSK)

输入电压范围-40VDC~-57VDC，光电复合缆供电距离不低于 200m

2.4千克

｜概览

特点：

低功耗：自研DFE核心芯片,4W功耗相比较业界其他方案有着巨大的优势。整机电源优化设计也使得功耗显著降低。

结构紧促：得益于低功耗设计降低了散热齿高度。高介电常数陶瓷材料基板降低了天线尺寸。

低成本：主芯片UC1046与FPGA相比更具价格优势。

灵活性：可以支持eCPRI/CPRI接口从而支持Split option7.x 和Split option8的切分方式。仅通过升级软件配置和固件即可在统一硬件平台上满足不同的前传协议处理。
